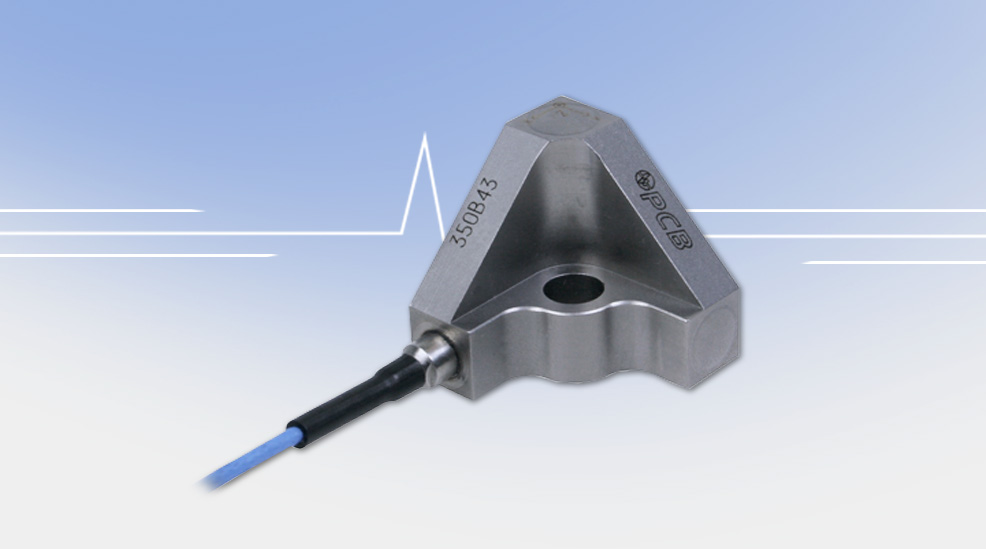

Triaxiale ICP®/IEPE-Hochschocksensoren

Mit den Schockbeschleunigungssensoren Modelle 350B43 und 350B44 bietet PCB zwei neue dreiachsig messende Schockbeschleunigungssensoren mit ICP®/IEPE-Schnittstelle. Die Sensoren sind mit einem mechanischen Filter ausgerüstet, um hochfrequenten Stoßbelastungen entgegenzuwirken und enthalten zusätzlich ein 2-poliges elektrisches Filter, welches ab 10 kHz eingreift um hochfrequente Anregungen zu unterdrücken. Positiver Nebeneffekt dieses Aufbaus ist die elektrische Isolation des Sensors, die Erdschleifen verhindert. Die Messbereiche der Modelle liegen bei 5.000 und 10.000 g, zwei weitere Modelle für die Messbereiche 50.000 und 100.000 g werden demnächst zur Verfügung stehen.

Hervorzuheben ist das mechanische Design der Triaxsensoren: das Eigengewicht konnte durch die neue Konstruktion erheblich verringert werden und der Sensorschwerpunkt liegt unmittelbar am Montagedurchgangsloch.

Die typischen Einsatzbereiche der Schockbeschleunigungssensoren sind:

  • Pyroschockmessungen
  • Fallprüfungen
  • Komponenten-Schockprüfung


Weitere Informationen:
Produktdatenblatt PCB-350B43
Produktdatenblatt PCB-350B44
