Modell SET-MRC
 |
|
Die kapazitiven Drucksensoren der besonders präzisen Serie MRC wurden für den Einsatz in den Bereichen HLK, Gebäudetechnik sowie Labor- und Reinraumüberwachung entwickelt. Dank des einstellbaren Messbereiches und der Umschaltmöglichkeit zwischen Spannungs- und Stromausgang könen die Aufnehmer an die Anforderungen vor Ort flexibel angepasst werden. Für die Speisung können die meisten gängigen AC- oder DC-Kleinspannungsquellen verwendet werden.
Die Sensoren gestatten sowohl die Einstellung unidirektionaler als auch bidirektionaler Messbereiche. Unabhängig vom jeweils ausgewählten Messbereich liegt die Genauigkeit bei ±0,5 % FS. Ein Drucktaster ermöglicht einen nachträglichen Nullpunktabgleich und bei Bedarf eine Nachjustierung der Bereichsspanne. Der aktuelle Messwert wird auf dem eingebauten LCD-Display der Sensoren angezeigt.
Die Montage erfolgt je nach gewählter Konfiguration mit Schrauben auf Putz, auf einer Hutschiene oder mit einer Drucksonde. Die Variante MRCUx gestattet alle drei Montagearten.
Konfiguration
| M | R | - | C | - | - | |||||||||||
| Modellreihe | Auswählbare Bereiche | Montage | Druckanschluss | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MRC | Unidirektionale Bereiche | Bidirektionale Bereiche | S | Standard (Wandmontage) |
C | 1/2"-Installationsrohr, mit Kalibrierzertifikat |
||||||||||
| 25 Pa | 0,1" W.C. | ±25 Pa | ±0,1" W.C. | U | Universell | D | PG9, mit Kalibrierzertifikat |
|||||||||
| 50 Pa | 0,25" W.C. | ±50 Pa | ±0,25" W.C. | D | Hutschiene | |||||||||||
| P | Drucksonde | |||||||||||||||

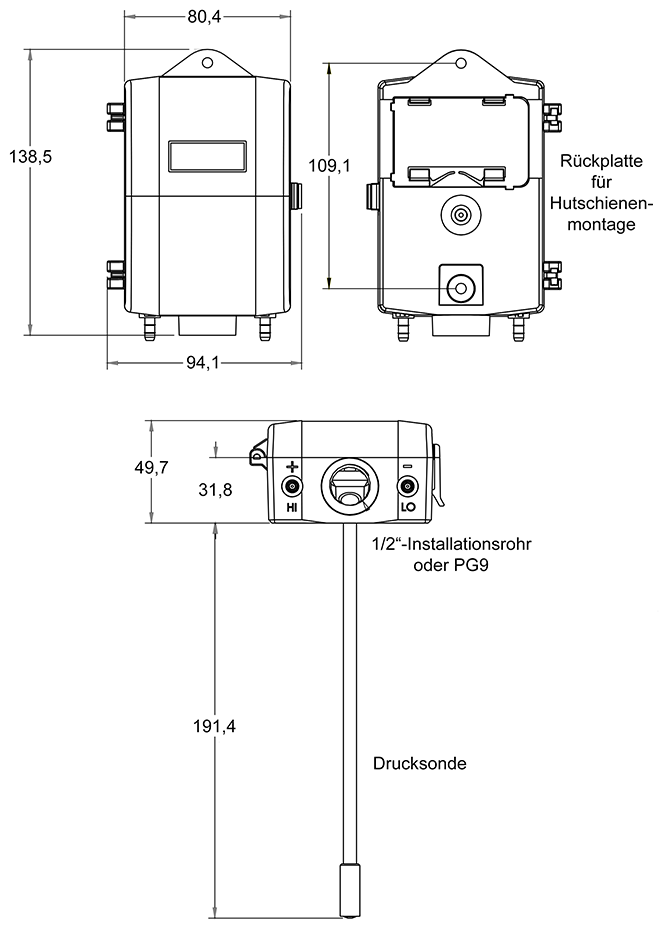

Abmessungen (in mm)
| Spezifikationen | |||
|---|---|---|---|
| Grunddaten | |||
| Genauigkeit RSS (bei Raumtemperatur) | ±0,5 % FS | [1] | |
| Kompensierter Temperaturbereich | 0 … 50 °C | ||
| Maximaler Temperaturfehler | 0,054 %FS/°C | [2] | |
| Maximaler Leitungsdruck | 0,69 bar | ||
| Maximaler Überdruck | Bis 0,07 bar | ||
| Typische Langzeitstabilität | 1,0 %FS/a | ||
| Maximaler Lagefehler | 0,5 % | [3] | |
| Physische Eigenschaften | |||
| Gehäuse | Schwerentflammbares Polycarbonat, mit Klappdeckel | ||
| Montage | Zwei Schraublöcher, vertikal angeordnet | ||
| Elektrischer Anschluss | Abnehmbarer Klemmenblock | ||
| Druckanschluss | Stecknippel-Fitting, Außendurchmesser 3/16" | ||
| Nullpunkteinstellung | Über Drucktaster | ||
| Bereichskorrektur | Über Drucktaster | ||
| Gewicht | 230 Gramm | ||
| Einsatzbedingungen | |||
| Einsatztemperatur | 0 … 50 °C | [4] | |
| Typisches Druckmedium | Nichtkorrosives Gas oder Gasgemisch | ||
| Technische Eigenschaften | |||
| Spannungsversorgung | Bei Spannungsausgang: 13 … 30 VDC oder 18 … 24 VAC Bei Stromausgang: 13 … 30 VDC | ||
| Maximale Stromaufnahme | 30 mA | ||
| Spannungsversorgungsanschlüsse verpolsicher | Ja | ||
| Auswählbare Ausgangssignalbereiche | 0 … 5 V, 0 … 10 V oder 4 … 20 mA | [5][6] [7][8] | |
| Maximaler Ausgangswiderstand (bei Spannungsausgang) | 10 Ω | ||
| Minimaler Lastwiderstand (bei Spannungsausgang) | 10 kΩ | ||
| Schleifenwiderstand (bei Stromausgang) | 0 … 800 Ω | ||
| Konformität | CE und RoHS | ||
| Hinweise | |||
|---|---|---|---|
| [1] | Residuenquadratsumme von Linearitätsfehler, Hysterese und Wiederholbarkeitsfehler | ||
| [2] | Bezogen auf das Verhalten bei Raumtemperatur | ||
| [3] | Kalibrierung erfolgt in vertikaler Ausrichtung; Lagefehler treten nur bei abweichender Ausrichtung auf. | ||
| [4] | Temperaturbelastbarkeit der Elektronik; die Temperatur des Druckmediums darf darüber liegen. | ||
| [5] | Die Kalibrierung der Spannungsbereiche erfolgt mit einer Last von 50 kΩ; Betrieb ist möglich mit einer Last ≥10 kΩ. | ||
| [6] | Die Spannungsbereiche sind ab Werk mit einer Genauigkeit von ±1 % eingestellt. | ||
| [7] | Der Strombereich wird mit einer Schleifenspannung von 24 VDC und einer Last von 250 Ω kalibriert. | ||
| [8] | Der Strombereich ist ab Werk mit einer Genauigkeit von ±0,16 mA eingestellt. | ||
