Modell PCB-66212APZ1

  • ICP®-Vibrationssensor für OEM-Anwendungen
  • TO-5-Gehäuse
  • Geeignet für Platinenmontage
  • Messbereich 50 g
  • Empfindlichkeit 100 mV/g
  • Frequenzbereich 0,5 … 10.000 Hz
  • Einpunkt-Kalibrierung bei 100 Hz
  • Anschlusspins unten
Angebot anfordern

Spezifikationen
GrunddatenEnglische EinheitenSI-Einheiten
Empfindlichkeit (±20 %)100 mV/g10,2 mV/(m/s²)[1][2]
Messbereich50 g490 m/s²
Frequenzbereich (±3 dB)0,5 … 10.000 Hz[3][6]
Resonanzfrequenz>25.000 Hz[3]
Breitbandauflösung350 µgRMS3.434 µm/s²RMS[5]
Linearitätsfehler≤1 %[4]
Querbeschleunigungsempfindlichkeit≤7 %
Einsatzbedingungen
Überlastlimit (Schock)5.000 gpk49.050 m/s²pk
Temperaturbereich (Betrieb)-65 … 185 °F-54 … 84 °C
Technische Eigenschaften
Einschwingzeit (auf Bias-Spannung ±1 %)≤2 s
Entladezeitkonstante≥0,3 s
Versorgungsspannung18 … 28 VDC
Konstantstromversorgung2 … 20 mA
Ausgangsimpedanz<150 Ω
Bias-Spannung (±10 %)8 … 12 VDC
Spektrales Rauschen (10 Hz)8 µg/√Hz78,50 (µm/s²)/√Hz[5]
Spektrales Rauschen (100 Hz)5 µg/√Hz49,1 (µm/s²)/√Hz[5]
Spektrales Rauschen (1.000 Hz)4 µg/√Hz39,2 (µm/s²)/√Hz[5]
Physische Eigenschaften

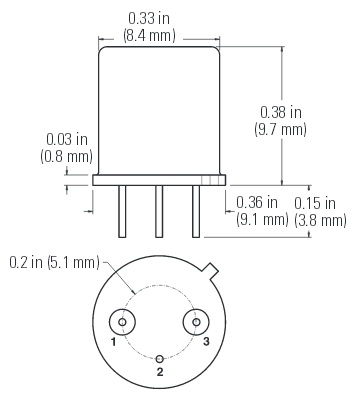

Größe - Durchmesser der Grundfläche0,36 in9,1 mm
Größe - Höhe0,38 in9,7 mm
Masse0,01 oz3 Gramm
BefestigungKlebemontage/Anlöten
SensorelementKeramik
Geometrie des SensorelementsScherprinzip
GehäusematerialEdelstahl
AbdichtungHermetisch dicht verschweißt
Elektrischer AnschlussLötpins
AnschlussUnten
Anschlussbelegung (Pin 1)Signal/Speisung
Anschlussbelegung (Pin 2)Masse
Anschlussbelegung (Pin 3)Keine Funktion

[7]

Hinweise
[1]Umrechnungsfaktor 1 g = 9,81 m/s²
[2]Positives Ausgangssignal bei Beschleunigung in Z-Richtung
(bei Lötmontage: positives Ausgangssignal bei Beschleunigung nach oben)
[3]Abhängig von der Montage
[4]Nullbasierte Ausgleichsgerade, ermittelt mit der Methode der kleinsten Quadrate
[5]Typischerweise
[6]Toleranz der oberen Grenzfrequenz: ±10 %
[7]Details: siehe PCB Declaration of Conformance PS023 und PS060

Mitgeliefertes Zubehör
ICS-2Einpunkt-Kalibrierung bei 100 Hz (rückführbar auf NIST)(1)

Verfügbare Optionen
(HT) Hochtemperatur-Elektronik
Temperaturbereich (Betrieb)-65 … 250 °F-54 … 121 °C
